LCDディスプレイ GD-40L1/GD-30L1

仕様表

	GD-40L1	GD-30L1
サイズ （表示サイズ）	40型（100.5cm）	30型（75.0cm）
液晶方式	アクティブマトリクス方式カラーTFT液晶
有効表示領域	862.1×517.2mm	643.2×385.9mm
表示画素数	1280×768
画素ピッチ	0.6730mm	0.5025mm
表示色	約1677万色
視野角 （標準値）	左右170°、上下170°（コントラスト比10）
輝度 （標準値）	450cd/m2
コントラスト比 （標準値）	600：1（明室内※1 200：1　参考値）	350：1（明室内※1 200：1　参考値）
応答速度 （標準値）	22ms	25ms
入力コネクター	PC入力： アナログRGB×1＜BNC×5＞、ミニD-SUB15ピン×1、DVI-D×1 ビデオ入力： ビデオ入力×1＜BNC、RCA端子、但し〔S端子優先〕＞、S端子×1、 コンポートネント入力×1＜BNC端子、但しアナログRGB入力と兼用＞ 音声入力： RCAピンジャック・L/R×2、3.5φステレオミニジャック×1（PC音声） 制御入力： RS-232C入力×1
出力コネクター	PC出力： アナログRGB×1＜BNC×5＞※2 ビデオ出力： ビデオ出力×1＜BNC×1＞ 音声出力： RCAピンジャック・L/R×1 外部スピーカー出力： スピーカー端子・L/R×1
PC入力	水平周波数： 31.5〜49.0kHz、64.0kHz、75.0kHz（アナログ）、31.5〜49.0kHz（デジタル） 垂直周波数： 58〜62Hz ビデオ信号： アナログ0.7Vp-p/75Ω終端 同期信号： セパレート同期信号（TTL）、シンクオングリーン 対応解像度： VGA60、SVGA60、XGA60、WXGA60、SXGA60、UXGA60、 ただしSXGA、UXGAはアナログかつ、同期信号極性が正/正のみで簡易圧縮表示
ビデオ入力	NTSC/PAL/SECAM、コンポジット信号、セパレート信号（S端子）、 コンポーネント信号（HDTV対応）
制御入力	RS-232C規格準拠
スピーカー/ 音声出力	外部スピーカー端子8Ω、音声出力7W+7W（ステレオ）、 外付けスピーカー（オプション設定）
スタンド	卓上スタンド（取り外し可）
使用電源※3	AC100V、50/60Hz
消費電力	標準：235W、パワーセーブ時：5W以下、 電源OFF時：約5W以下、主電源OFF時：0W	標準：170W、パワーセーブ時：8W以下、 電源OFF時：約8W以下、主電源OFF時：0W
使用環境条件	動作周囲温度：5〜40℃ 動作相対湿度：20〜80%（結露のないこと）	動作周囲温度：5〜40℃ 動作相対湿度：10〜80%（結露のないこと）
適合規格等	安全： 電気用品安全法 不要軸射： VCCI-B、電気用品安全法 その他： 高調波電流規格 JIS C 61000-3-2
質量	スタンド含む約28.0kg、スタンドなし約26.5kg	スタンド含む約17.0kg、スタンドなし約16.0kg
寸法	W949.0mm×H643.9mm×D311.0mm (スタンド有) W949.0mm×H605.0mm×D141.0mm (スタンド無)	W706.0mm×H489.0mm×D200.0mm (スタンド有) W706.0mm×H449.0mm×D114.0mm (スタンド無)
付属品	専用ワイヤレスリモコン、単3形乾電池×2、電源コード（3.0m）、信号ケーブル （4.0m：ミニD-SUB15ピン／ミニD-SUB15ピン）、取扱説明書、保証書

※1	照明学会で推奨される明るい室内（750ルクス）での参考値
※2	「DVI-D」は出力しません。
※3	付属の電源コードは、国内100V商用電源対応品です。
※	LCDパネルは高精度技術で製造されていますが、画素欠けや常時点灯する画素がありますので、あらかじめご了承ください。

外形寸法/入出力端子

単位：mm

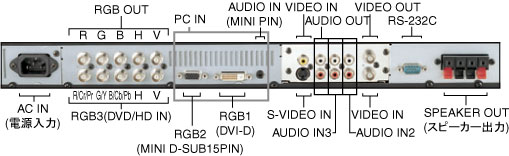

GD-40L1 　 ＊背面金具取付穴ピッチ：VESA規格600×200mmに対応

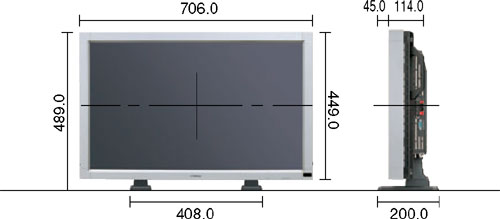

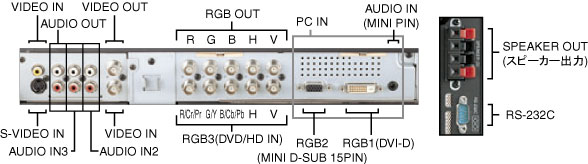

GD-30L1 [背面] [側面] ＊背面金具取付穴ピッチ：VESA規格200×100mmに対応

オプション ■ 壁面取付金具　（株）共栄商事製 PHW-1（L3/ L4） 方向自在、回転機構付きの壁面取付用ハンガー （左右回転機構付0〜60度） ■ 天吊金具　（株）共栄商事製 PH-1（L3/L4） 天井面に安全・簡単に取り付けられます。モニターの横・縦の位置や、傾斜角度、高さ調節等、空間設置の特性を随所に発揮しています。 * GD-30L1:ベース金具（L3）にて対応。 GD-40L1:ベース金具（L4）にて対応。 PHW-1 　 PH-1

付属リモコン

ピクチャーサイズ（SCREEN SIZE）と画面のアスペクト比について

入力切替	WIDE	FULL	NORMAL
RGB1、2、3	（選択できません）	スクリーン全体に画面を拡大して表示します。 4：3信号は横長画面で表示します。16：9 信号は縦長画面で表示します。	オリジナルの画面サイズ＊ ＊信号によって画面サイズが異なります。
DVD/HD	4：3信号は横長画面で表示します。16：9信号はオリジナルの画面サイズで表示します。 ・上下に黒帯がつきます。		4：3オリジナルの画面サイズで表示します。16：9 信号は横幅が縮んだ画面で表示します。 ・左右に黒帯がつきます。
VIDEO

入力可能なコンポーネント信号

480/59.94i、480/59.94p、576/50i、576/50p、720/50p、720/59.94p、1080/50i、1080/59.94i
